Magnetometers

Disturbance Storm Time index

De Disturbance Storm Time (Dst) index is een geomagnetische storm index waar je de sterkte van een geomagnetische storm aan kan aflezen. De index is gebaseerd op de gemiddelde waardes van het aardmagnetisch veld gemeten door vier magnetometer stations bij de evenaar. Gemeten worden de groei en krimp van de ringstroom in het magneetveld van de Aarde. Hoe lager de waardes op deze grafiek, hoe meer energie er opgeslagen is in het magneetveld van onze planeet.

Kiruna (Zweden) Help

Dit magnetogram geeft de waarden opgemeten door het meetstation van Kiruna (Zweden, Europa). Er zijn poollichtkansen voor de gemiddelde breedtegraad (waartoe België en Nederland behoren) als de magnetometer meer dan 1300nT verschil geeft ten opzichte van het afbuigpunt.

Stackplot (Europa)

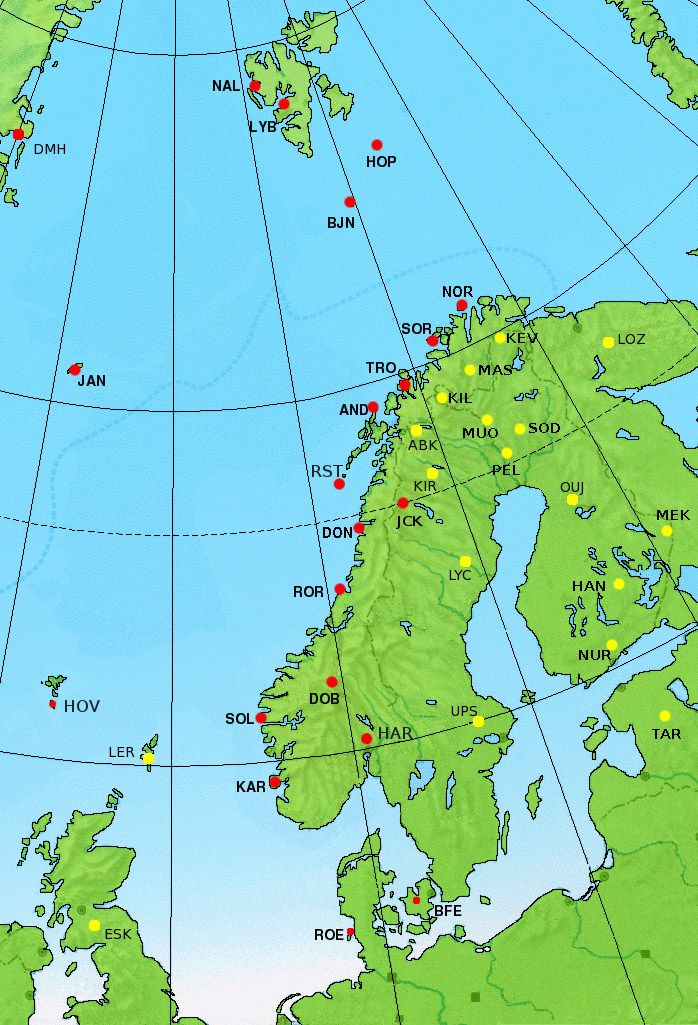

Deze grafiek toont een aantal magnetometer stations in Noorwegen, Denemarken en Finland, gerangschikt op hun breedtegraad van noord naar zuid. Bij een geomagnetische verstoring zullen eerst de noordelijke magnetometers reageren, en als de verstoring sterker wordt, zullen ook de meer zuidelijkere magnetometers reageren. Wanneer de magnetometers van Dombås (DOB) en Solund (SOL) reageren, is er een kans voor de gemiddelde breedtegraad in Europa om poollicht te zien laag aan de noordelijke horizon.

Data afkomstig van het Tromsø Geophysical Observatory (TGO), DTU Space (Technical University of Denmark) en het Finnish Meteorological Institute (FMI).

CANadian Magnetic Observatory System (Canada)

Deze grafiek toont de data van de afgelopen 24 uur van het CANadian Magnetic Observatory System (CANMOS). Voor elk station worden de X (noord), Y (zuid) en Z (verticaal) componenten van het magnetisch veld getoond. De observatoria worden getoond met de meest noordelijke bovenaan en de meer zuidelijke stations eronder. De universele tijd is van toepassing. Elk frame gebruikt dezelfde schaal (die automatisch wordt aangepast aan de grootste variatie), zodat de relatieve sterkte van het veld bij de verschillende stations eenvoudig kan worden vergeleken. De achtergrondkleur wijzigt naargelang de activiteit, met groen voor rustige condities en vervolgens geel, oranje en rood voor verhoogde activiteit.

Credit: Geological Survey of Canada.

Stackplot (Noord-Amerika)

Deze grafiek toont een aantal magnetometer stations in Noord-Amerika, gerangschikt op hun breedtegraad van noord naar zuid. Bij een geomagnetische verstoring zullen eerst de noordelijke magnetometers reageren en als de verstoring sterker wordt, zullen ook de meer zuidelijkere magnetometers reageren.

Data afkomstig van de U.S. Geological Survey. Stackplot door de Tromsø Geophysical Observatory.

Hobart (Australië)

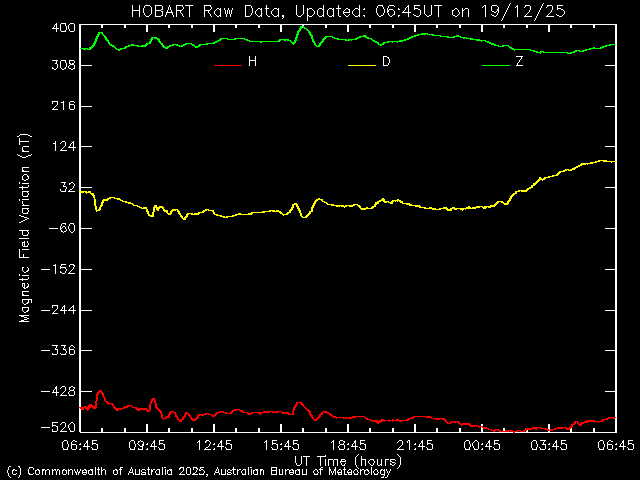

Dit magnetogram geeft je de waardes gemeten door het grondstation van Hobart (Australië, Tasmanië). Als je niet in Australië of Nieuw Zeeland verblijft, raden we je aan om een lokale magnetometer op te zoeken voor een meer accurate weergave van de geomagnetische activiteit op jouw locatie. Meer magnetometers van het zuidelijk halfrond en K-index grafieken zijn te vinden onder de dropdown knop.

Credit: Geoscience Australia, University of Newcastle Space Physics Group, Australian Government Antarctic Division and International Center for Space Weather Science and Education, Japan.

GOES

Deze grafiek geeft de waardes weer voor het horizontale component van het aardmagnetisch veld in nanoTeslas, gemeten door de GOES satellieten. Er is een dagelijks terugkerende variatie te herkennen in deze data omdat bij een geosynchronische baan het magneetveld sterker is aan de dagzijde van de Aarde en zwakker aan de nachtzijde. Als de data onder nul duiken terwijl de satelliet aan de dagzijde is, kan dat het gevolg zijn van een compressie van de magnetosfeer voorbij de geosynchronische baan van de satelliet. Aan de nachtzijde zullen lagere waardes dan normaal wijzen op het vrijlaten van energie uit de staart van het magneetveld, wat zorgt voor poollicht op Aarde.
